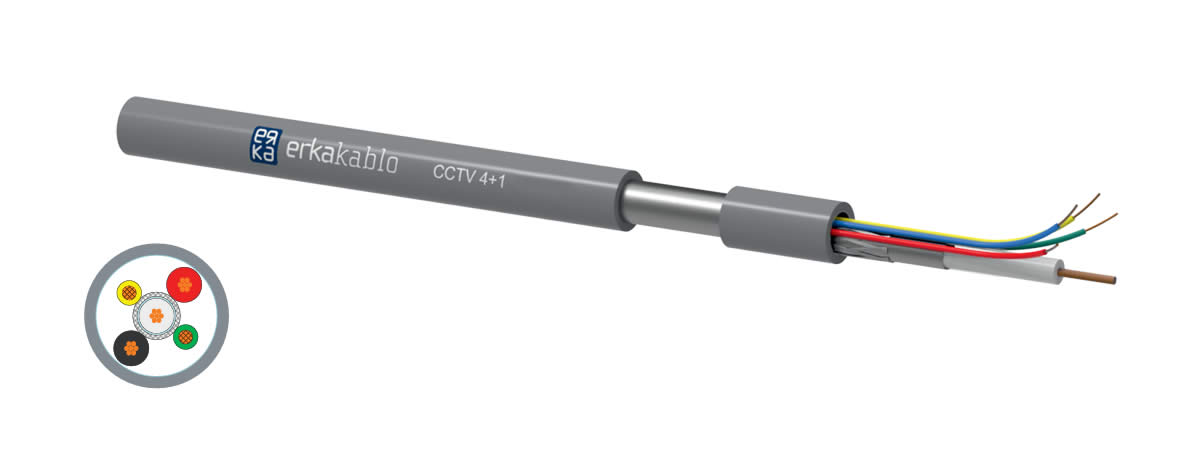

CCTV 4+1 PVC / HFFR / PE

Kapalı devre kamera sistemlerinde; görüntü, ses, alarm, ve güç sinyallerinin iletimini sağlayan kompozit kablolardır. Yapısı itibarıyla yangın esnasında duman ve zehirli korozif gazlar çıkarmama özelliğinden dolayı, insanların ortak kullanım alanları olan yerlerde tercih edilir.

Ürün Özellikleri

Kablo Yapısı

Koaksiyel	Mini Coax’dan RG II serisine kadar 75 OHM Koaksiyel kablo
İç İletken	Bükülü veya Mono Tavlı Bakır
İzolasyon	Fiziksel Köpüklü veya Solid PE
1. Ekran	Al-Pet veya Cu-Pet %100
Örgü	Al veya Cu Örgü
Dış Kılıf	PVC veya HFFR veya PE Kompaund

İletken	IEC 228 / DIN VDE 0295 / TS EN 60228 Sınıf 5 Elektrolitik Bükülü Tavlı Bakır
İzolasyon	PE Kompaund
Yalıtkan Renkleri	DIN 47100 Standardına uygun renklerde
Genel Ekran	Al-Pes Bant %100
Dış Kılıf	PVC veya HFFR veya PE Kompaund
Kılıf Rengi	Gri
Ambalaj	100-250-500-1000 m

İzolasyon Direnci	>2000 MOHM KM
Kapasitans	52.00±pf/m
Yayılma Hızı	%84±2
Çalışma Gerilimi	0,14 mm².... 0,25mm² = 250V ~ / 0,34 mm²....1,5 mm² = 500V ~
Test Gerilimi	0,14 mm².... 0,25mm² = 1200V ~ / 0,34 mm²....1,5 mm² = 2500V ~
Min. Bükülme Yarıçapı	10xD
Çalışma Sıcaklığı	-30ºC + 70ºC
Empedans	75 ± 3 OHM

Kesitler	Kablo Çapı (mm)	Kablo Ağırlığı (kg/km)	Ambalaj (m)
1 Coax + 4x0,22 mm²	5,5	40	100 - 250 - 500 - 1000
1 Coax + 2x0,22 + 2x0,50 mm²	5,5	48	100 - 250 - 500 - 1000
RG 59 MINI U-4 + 2x0,50 x 2x0,75 mm²	8,5	80	100 - 250 - 500 - 1000
RG 59 MINI U-6 + 2x0,50 x 2x0,75 mm²	8,5	90	100 - 250 - 500 - 1000
RG 6/U-6 Coax + 2x0,50 x 2x0,75 mm²	10.5	116	100 - 250 - 500 - 1000
RG 6/U-6 Coax + 4x0,50	10,5	120	100 - 250 - 500 - 1000
